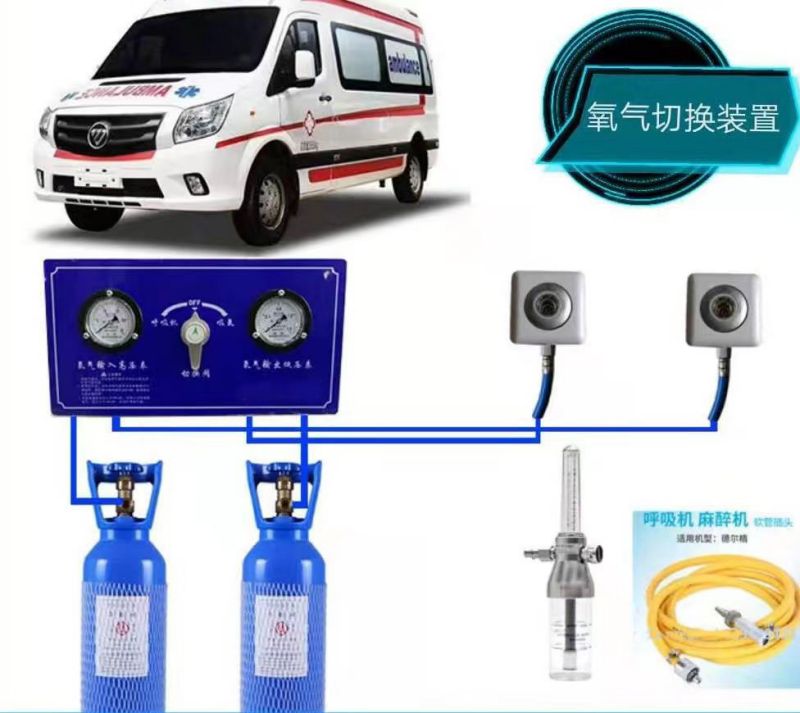

منیفولد اکسیژن آمبولانس Weclearmed® برای آمبولانس هایی با مصرف اکسیژن زیاد، که در آن اکسیژن پرفشار بطری شده از طریق یک شلنگ فلزی به لوله اصلی پانل کنترل وارد می شود، مناسب است. پس از کاهش فشار، اکسیژن با فشار بالا از طریق خط لوله فشار پایین به پایانه اکسیژن منتقل می شود که به عنوان منبع اکسیژن برای کمک های اولیه استفاده می شود. اصل کار این است که اکسیژن با فشار بالا را به فشار کم فشرده سازی کنیم که از طریق خط لوله مربوطه به ترمینال اکسیژن تحویل داده می شود.

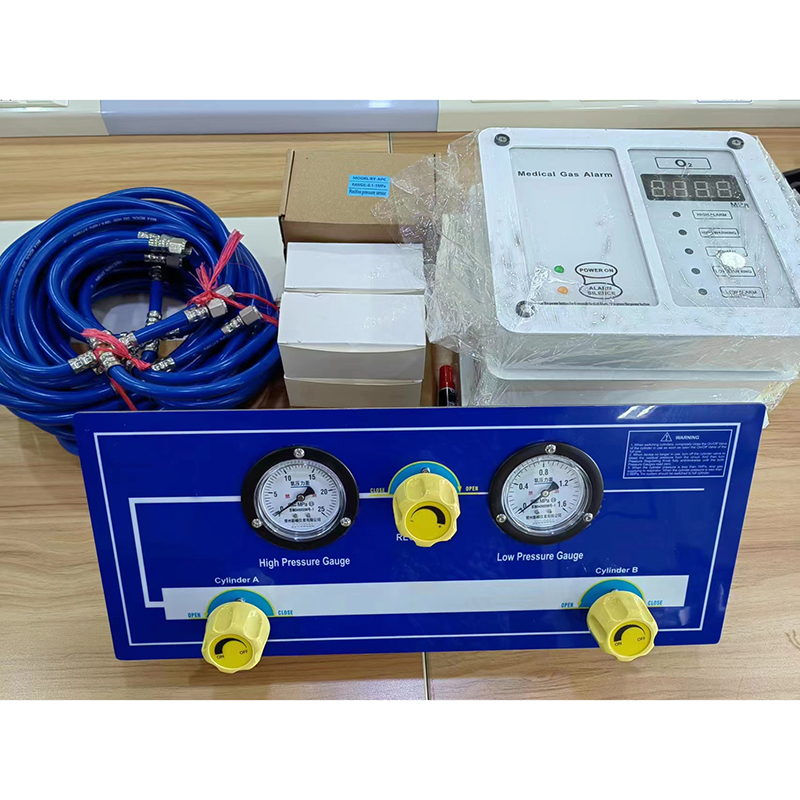

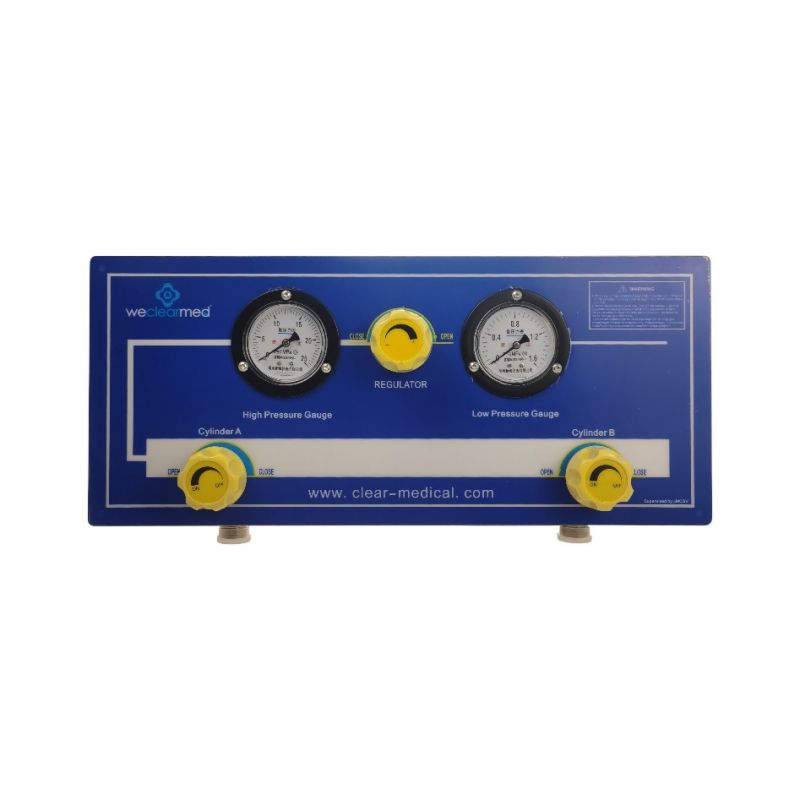

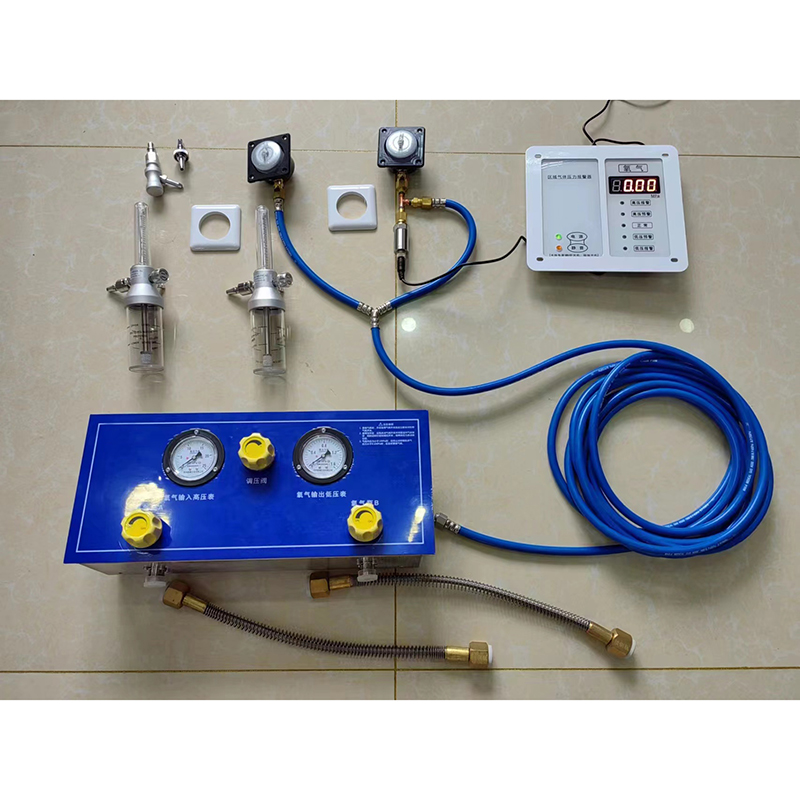

منیفولد اکسیژن آمبولانس Weclearmed® دارای یک صفحه کنترل است که می تواند دو یا چند سیلندر اکسیژن را به طور همزمان به هم متصل کند. برای کاهش فشار اکسیژن به فشار پایین. سیستم منیفولد آمبولانس نوعی تجهیزات سیستم گازرسانی متمرکز است. پنل کنترل شامل شیلنگ های فلزی است که از طریق رزوه های G5/8 به سیلندرهای اکسیژن متصل می شود و هر سیلندر با یک سوئیچ فشار بالا مربوطه به صفحه کنترل متصل می شود. شیر، که خط لوله فشار بالا مربوطه را به طور جداگانه کنترل می کند. لوله کشی فشار بالا که هر سیلندر اکسیژن را در انتهای شیر سوئیچینگ به هم متصل می کند. اتصال سه راهی در مرکز منیفولد گاز برای اتصال گیج فشار بالا، رگولاتور و خط لوله فشار بالا. گیج فشار بالا برای نظارت بر فشار اکسیژن در لوله فشار بالای صفحه کنترل استفاده می شود. رگولاتور برای تنظیم اکسیژن با فشار بالا به فشار مورد نیاز و سپس خروجی به انتهای فشار پایین می رسد. انتهای کم فشار به ترمینال اکسیژن، شیر اطمینان و گیج فشار کم متصل می شود. گیج فشار کم برای نظارت بر فشار در خط لوله کم فشار سطح کنترل استفاده می شود. هنگامی که فشار خروجی بیشتر از فشار طراحی شده باشد، شیر ایمنی به طور خودکار هوا را تخلیه می کند تا از ایمنی و پایداری فشار خروجی اطمینان حاصل شود.
مدل |
YDJHC-A2 |
YDJHC-A3 |
YDJHC-A4 |
YDJHC-A5 |
فشار ورودی |
2 تا 15 (مگاپاسکال) |
2 تا 15 (مگاپاسکال) |
2 تا 15 (مگاپاسکال) |
2 تا 15 (مگاپاسکال) |
فشار خروجی |
0.6 (مگاپاسکال) |
0.6 (مگاپاسکال) |
0.6 (مگاپاسکال) |
0.6 (مگاپاسکال) |
استفاده |
شیر کاهش فشار اکسیژن |
شیر کاهش فشار اکسیژن |
شیر کاهش فشار اکسیژن |
شیر کاهش فشار اکسیژن |
رسانه قابل اجرا |
اکسیژن |
اکسیژن |
اکسیژن |
اکسیژن |
فشار خروجی سوپاپ ایمنی |
0.8 × 0.9 (MPa) |
0.8 × 0.9 (MPa) |
0.8 × 0.9 (MPa) |
0.8 × 0.9 (MPa) |
ساختار |
تنظیم فشار |
تنظیم فشار |
تنظیم فشار |
تنظیم فشار |
تعداد ورودی/خروجی |
2/1 |
3/1 |
4/1 |
5/1 |
نرخ جریان خروجی |
≥60 لیتر در دقیقه |
≥60 لیتر در دقیقه |
≥60 لیتر در دقیقه |
≥60 لیتر در دقیقه |
